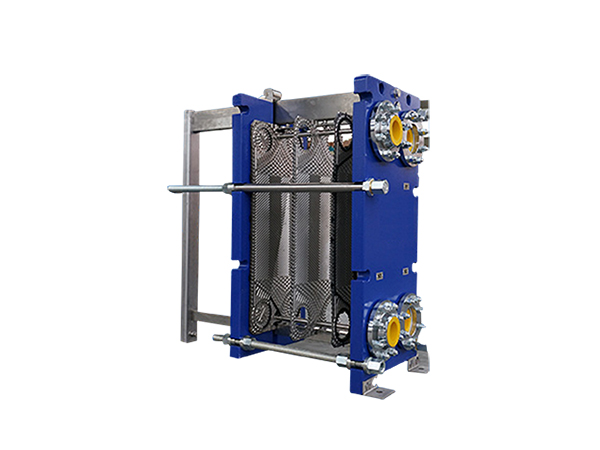

半焊板式板熱器

產品優點
對不同臨界介質有強的兼容性，適用于對密封墊片有侵蝕的介質與高壓力運行介質。
拆裝簡單，可將密封墊片封閉的板片拆開進行清洗或進行清洗或板片組的替換。
通過增加或減少板片數量可便捷的調節換熱能力。
流體滯液量少，對運轉條件的變化反應迅速。
特殊工藝激光焊接密封與高承壓結構設計讓密封性高、承壓能力強。

在應用于常規制冷劑換熱工況時的優點
技術專業，運行可靠。可避免二次換熱，成本低，換熱效率高，換熱量大。
安裝簡單，維護簡捷?？蛇M(jìn)行清洗與修復，使用壽命長，運行費用低。
可塑性強，調整靈活?？赏ㄟ^(guò)增加或減少板片組進行換熱量的調整。

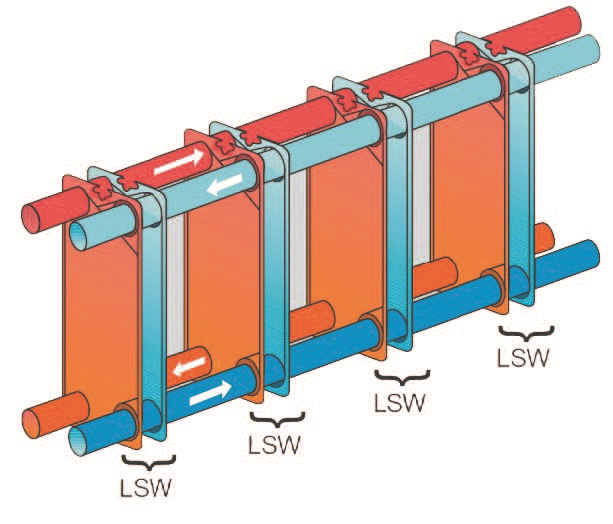

導熱隔離技術
江蘇冰克LSW系列半焊板式換熱器在工作過程可以保證流道間全部的隔離，臨界媒質在焊接密封后的流道中流動，將熱傳給另一側的普通媒介，沒有這種嚴格隔離設計，許多工業過程將無法實現。

獨特的流道設計
流道設計可以增加介質流進板式換熱器時的絮流強度，增強換熱效果并減少相應的壓力損失。即使介質在換熱器內流速很低，亦可得到高的換熱效果，為了滿足不同的工況的要求，我們有不同板型可供選擇。

應用領域
制冷空調和暖通行業：可作為蒸發器氣體過熱器，液體過冷器，熱回收器等
化工行業：加熱，冷卻，蒸發，冷凝過程
冶金行業：軋機，連鑄機制冷機的潤滑油冷卻，循環水冷卻
電力工業：變壓器油，透平油冷卻
輕紡造紙業：廢氣，廢液的余熱利用
區域集中供熱：汽-水供熱，中間換熱站，二次系統水加熱
醫藥行業：注射用水，血漿制造

部分產品型號

江蘇冰克BKW系列激光半焊板式換熱器產品規格數據表

16Bar產品型號

25Bar產品型號

標準接管口徑

單板有效換熱面積

組裝板片數量

最大流量

板片厚度

產品高度

產品寬度

板片高度

板片寬度

角孔間距

夾緊尺寸

m³/h

BKW050-NAXXX

BKW050-NBXXX

DN50

0.12㎡

240

0.6/0.7

920

320

747

248

640*140

N*(3.0+X)

BKW100-NAXXX

BKW100-NBXXX

DN00

0.24㎡

510

145

0.6/0.7

1084

470

871

371

719*225

N*(2.5+X)

BKW150-NAXXX

BKW150-NBXXX

DN150

0.46㎡

470

320

0.6/0.7

1815/1940

610/650

1498

498

1294*298

N*(2.5+X)

備注：
1、以上產品數據僅供參考，準確產品數據以我公司出具的產品設計書與產品圖紙為準。
2、產品型號欄中的字母“N”表示未確定的板片數量；字母“XXX"表示未確定的產品組裝信息。
